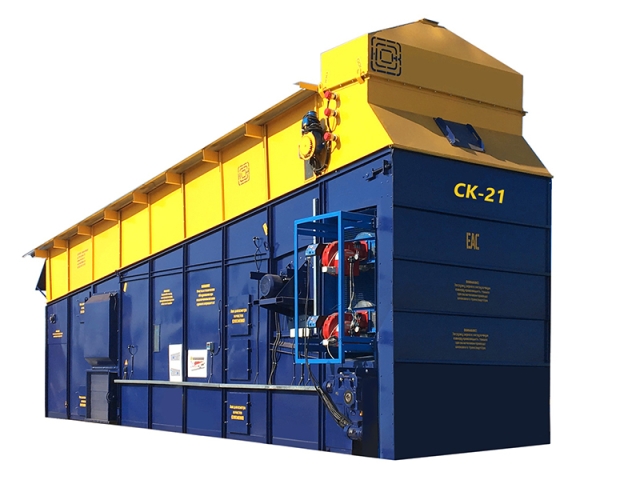

Сушилки конвейерные СК-15/21/35
Зерносушилка ─ это оборудование для сушки зерновых, зернобобовых и масличных культур путем обдувания их потоком нагретого воздуха.
Сушилки предназначены для просушивания семенного, продовольственного и фуражного зерна крупяных, зернобобовых, масличных культур (далее по тексту – продукт).
Процесс сушки продукта управляется четырьмя основными параметрами – скорость продвижения продукта, толщина слоя продукта, температура и объём подаваемого горячего газа (агента).
Конструкция сушилок позволяет выполнять сушку различных сельскохозяйственных культур последовательно одну за другой без полного освобождения сушилок от одного вида культуры перед загрузкой для просушки другой культуры. Данное условие позволяет увеличить производительность сушилки за счет исключения простоев, приводит к снижению потребления энергии, т.к. сушилка уже нагрета. Регулирование скорости перемещения продукта и толщины его слоя с обеспечением равномерности по толщине, а также автоматическое регулирование температуры горячего газа обеспечивают наилучшие условия для сушки продукта.
Сушилки могут просушивать продукт с высокой первоначальной влажностью, неочищенный продукт, а также загрязненный продукт.
Сушилки имеют высокую степень автоматизации управления, в память контроллера управления предустановленны данные по рекомендуемым температурным режимам, толщине слоя продукта, а также скорости транспортера для конкретных культур. Управление работой сушилки осуществляется с помощью переключателей и дисплея шкафа управления.
Технические характеристики
| Модель | СК-15 | СК-21 | СК-35 |
|---|---|---|---|
| Тип сушилки | конвейерная | ||
| Производительность при сушке зерновых культур влажностью 20%-14% за час основного времени, т, не более | 15 | 21 | 35 |
| Габаритные размеры сушилки (в рабочем состоянии), мм | |||
| - длина | 10940 ± 60 | 12170 ± 65 | 14550 ± 75 |
| - ширина | 3980 ± 25 | 3980 ± 25 | 5100 ± 30 |
| - высота | 5530 ± 65 | 5530 ± 65 | 6310 ± 75 |
| Эксплуатационная масса сушилки, кг | 12600 ± 100 | 13200 ± 100 | 18000 ± 100 |
| Масса просушиваемого продукта, загружаемого в сушилку за один цикл, кг, не более | 8000 | 10000 | 16000 |
| Потребляемая мощность сушилки, кВт, не более | 50 | 55 | 115 |
| Вентиляторы горячего потока | |||
| - количество, шт. | 2 | ||
| - тип вентилятора | центробежный | ||
| - мощность вентилятора, кВт | 15 | 37 | |
| Вентиляторы охлаждающего потока | |||
| - количество, шт. | 1 | 2 | |
| - тип вентилятора | осевой | ||
| - мощность вентилятора, кВт | 15 | ||
| Мощность электродвигателя цепного транспортёра, кВт | 0,55 | 1,5 | |
| Мощность электродвигателя шнекового транспортера, кВт | 1,5 | ||
| Мощность электродвигателя шиберной заслонки, кВт | 0,12 | ||
| Горелки | |||
| - количество горелок, шт. | 2 | ||
| - необходимая мощность горелки, кВт | 2×500 | 2×700 | 1×1000, 1×1400 |
| - мощность электродвигателя горелки, кВт | 2×0.75 | 2×1.1 | 1×1.5, 1×2.2 |
| Напряжение питания | 3~50Гц, 220/380 В | ||
| Рекомендуемый силовой кабель подключения (медный) | КГ 5×25 | КГ 5×70 | |
| Мощность электрооборудования шкафа управления, кВт | 0,8 | 1,0 | |
| Обслуживающий персонал, чел. | 1 (оператор) | ||
| Наработка на отказ не менее, час | 500 | ||
| Коэффициент тары | 1,575 | 1,32 | 1,125 |
| Коэффициент готовности | 0,75 | ||
| Гарантийный срок службы, мес. | 12 | ||
| Срок службы до списания, лет, не менее | 20 | ||
